Gösterge paneli bölümünde çatırtı sesi

Gösterge paneli bölümündeki çatırtı sesleri ile ilgili onarım talimatları



Şikayet

Çatırtı sesi gösterge panelinin termik olarak yüklenmesinde çoğunlukla sağ tarafta, günde bir veya birden fazla kez meydana gelmektedir. Bkz. resim 1. Düzgün olmayan yolda (yoldaki çukurlar) bu sesler tetiklenebilir.

Sebep

Bunun sebebi gösterge panelinde plastik yere çok kısa yapıştırılmış bir keçe şerididir.

Onarım talimatı

  1. Temiz hava ızgarası sağ tarafta RA6422139 onarım kılavuzuna uygun şekilde sökülmelidir.
  2. Gösterge paneli sabitleme cıvatası sökülmelidir. Böylelikle gösterge paneli gerilimi giderilir.
  3. Gözle kontrol edilerek keçe şeritlerin doğru şekilde yapıştırılmış olmasına dikkat edilmelidir. Bkz. resim 2.
  4. Eğer keçe şeridi doğru yapıştırılmadıysa, yeni keçe şeridi gösterge paneli ve süspansiyon borusu arasında yerleştirilmelidir. Resim 3'e bakınız.
  5. Gösterge panelini tekrar sıkın.

Standart çözüm

14.07.2007 üretim tarihinden itibaren olan araçlar için değiştirilen keçe şeritleri fabrika çıkışından itibaren takılır.

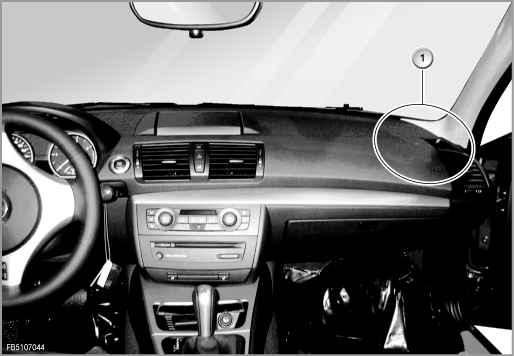

Resim 1

GR_FB5107044

(1) Çatırtı sesi bu bölümde meydana gelir.

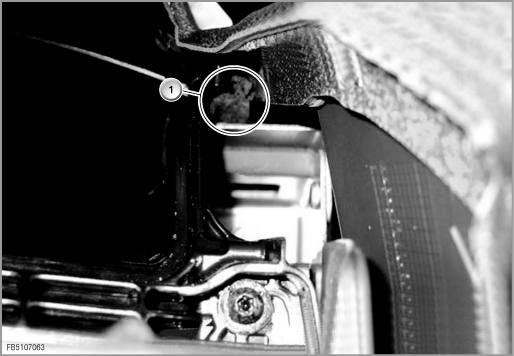

Resim 2

GR_FB5107063

Gözle kontrol edilerek keçe şeritlerin (1) doğru şekilde yapıştırılmış olmasına dikkat edilmelidir.

Keçe şeridi (1) tüm temas yüzeyinde metal ve plastiği birbirinden ayırmalıdır.

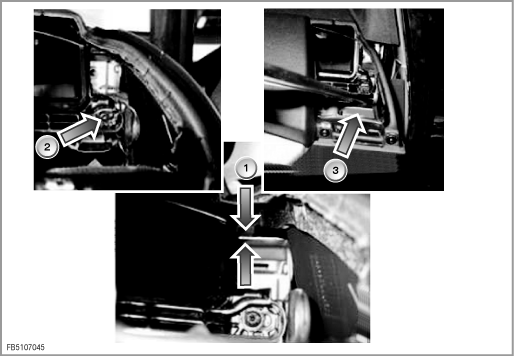

Resim 3

GR_FB5107045

(1) Burada bir keçe şeridinin takılabilmesi için bir boşluk olmalıdır.

(2) Gösterge paneli sabitleme cıvataları çıkarılmalıdır.

(3) Burada gösterge paneli ve süspansiyon borusu (1) arasında boşluk sağlamak için uygun el aleti ile dikkatlice baskı uygulanmalıdır.
