D direği kaplaması

D direği kaplaması için onarım talimatı

Sebep

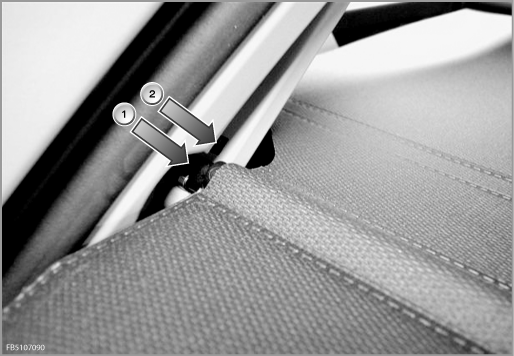

Taşıma borusu (1) konforlu açma tertibatına bitişik (2) değildir.

(1) Taşıma borusu

(2) Konforlu açma tertibatı

Onarım talimatı

D direği kaplaması gevşetilmelidir

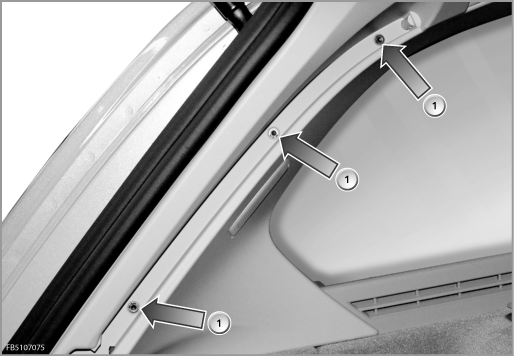

1. D direği kaplamasının gevşetilmesi için rulo örtüsünün hareketli kızağındaki cıvatalar (1) sökülmelidir

2. Cıvatalar (1) tekrar sıkılmalıdır.

3. Kombi rulonun taşıma borusu D direği kaplamasına asılmalıdır ve taşıma borusunun konforlu açma tertibatına bitişik olup olmadığı kontrol edilmelidir

4. Arka camın açılmasıyla, rulo örtüsünün hatasız şekilde yukarıya doğru sürülebilirliği kontrol edilmelidir


(1) Hareketli kızaktaki cıvatalar

Hala konforlu açma tertibatı fonksiyonunda arızalar meydana geliyorsa, işlem belirtildiği şekilde izlenmelidir.

1. D direği kaplaması bir tarafta sökülmelidir

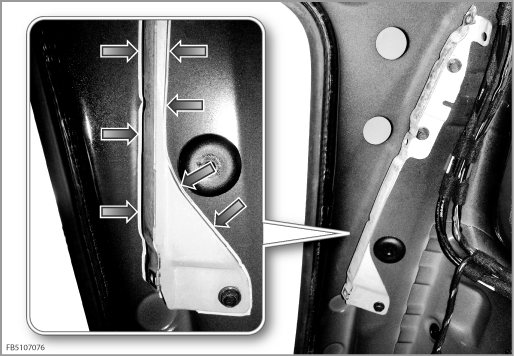

2. D direği kaplamasının bağlantı yeri uygun bir pimle her tarafından işaretlenmelidir (oklar)

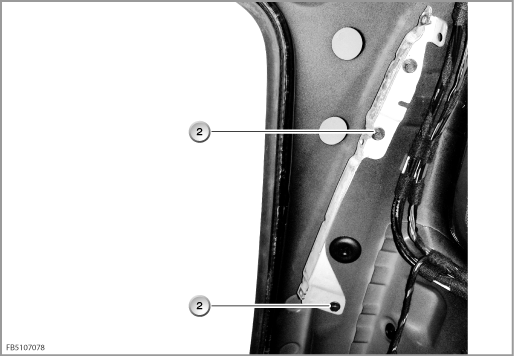

• Bağlantı yerindeki her iki alt cıvata (2) gevşetilmelidir


(2) Bağlantı yerindeki cıvatalar

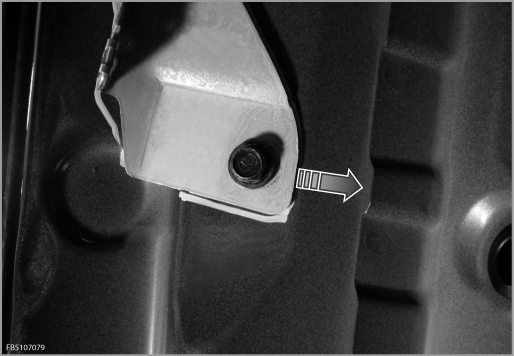

• Bağlantı yeri 1 mm yer değiştirilmelidir (ok)


• Bağlantı yerindeki cıvatalar (2) tekrar sıkılmalıdır



Not

• Rulo örtüsü yağlanmamalıdır!


• Rulo örtüsünün değiştirilmesine gerek yoktur!
