Hardtop konumu

Alçaltılabilen hardtop için toplam 14 sezici mevcuttur (9 hall sezicisi ve 5 mikro şalter). Bu seziciler hardtop kapanırken veya açılırken çeşitli konumları algılar. Hata sınırlandırması için hardtop'un hangi ara pozisyonunda olası şekilde durması gerektiği bilinmelidir. Bu durumdan mevcut hata ile ilgili bir sonuç çıkarılabilir.

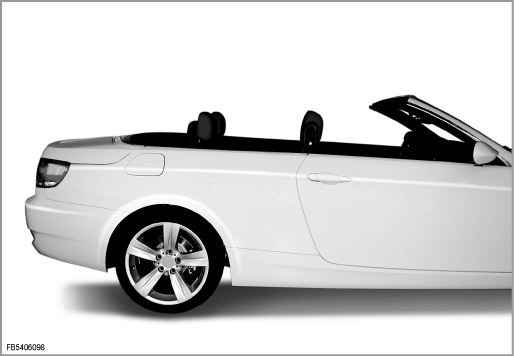

1. Hardtop açık ve bagajda

Sezici	Durum devrede	Kısaltma işareti
Tavan paketi kaldırılmış hall sezicisi	Hayır	I01203
Tavan paketi kapalı hall sezicisi	Evet	I01204
Tavan kısmen kapalı hall sezicisi	Hayır	I01205
Tavan hall sezicisi kısmen açılmış	Evet	I01206
Rüzgar paneli mikro şalter kilitlendi	Evet	I01200
Rüzgar paneli mikro şalter kilidi açıldı	Hayır	I01201
Arka modül kapalı hall sezicisi	Evet	I01207
Arka modül açık hall sezicisi	Hayır	I01199
Arka modül neredeyse kapalı hall sezicisi	Evet	I01201
Mikro şalter bağlantı kilidi sağda kapalı	Evet	I01202
Bağlantı kilidi sağda açık hall sezicisi	Hayır	I01208
Mikro şalter bağlantı kilidi solda kapalı	Evet	I01197
Rüzgar paneli mikro şalteri ulaştı	Hayır	S141
Bagaj ayırma yeri için hall sezicisi	Evet	S6229

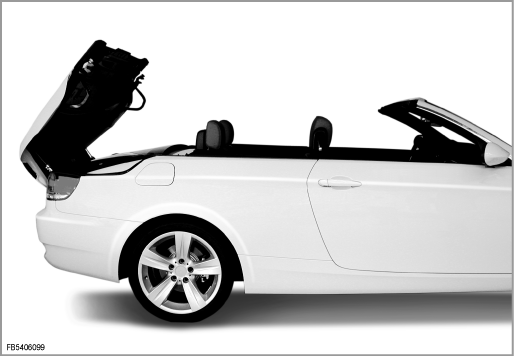

2. Arka modül açık

Sezici	Durum devrede	Kısaltma işareti
Tavan paketi kaldırılmış hall sezicisi	Hayır	I01203
Tavan paketi kapalı hall sezicisi	Evet	I01204
Tavan kısmen kapalı hall sezicisi	Hayır	I01205
Tavan hall sezicisi kısmen açılmış	Evet	I01206
Rüzgar paneli mikro şalter kilitlendi	Hayır	I01200
Rüzgar paneli mikro şalter kilidi açıldı	Evet	I01201
Arka modül kapalı hall sezicisi	Hayır	I01207
Arka modül açık hall sezicisi	Evet	I01199
Arka modül neredeyse kapalı hall sezicisi	Hayır	I01201
Mikro şalter bağlantı kilidi sağda kapalı	Hayır	I01202
Bağlantı kilidi sağda açık hall sezicisi	Evet	I01208
Mikro şalter bağlantı kilidi solda kapalı	Hayır	I01197
Rüzgar paneli mikro şalteri ulaştı	Hayır	S141
Bagaj ayırma yeri için hall sezicisi	Evet	S6229

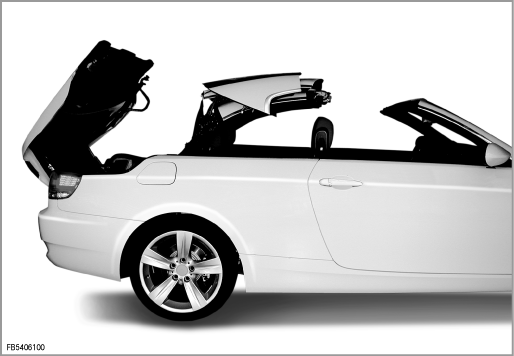

3. Tavan, paket içinde dışarıda ve arka modül açık

Sezici	Durum devrede	Kısaltma işareti
Tavan paketi kaldırılmış hall sezicisi	Evet	I01203
Tavan paketi kapalı hall sezicisi	Hayır	I01204
Tavan kısmen kapalı hall sezicisi	Hayır	I01205
Tavan hall sezicisi kısmen açılmış	Evet	I01206
Rüzgar paneli mikro şalter kilitlendi	Hayır	I01200
Rüzgar paneli mikro şalter kilidi açıldı	Evet	I01201
Arka modül kapalı hall sezicisi	Hayır	I01207
Arka modül açık hall sezicisi	Evet	I01199
Arka modül neredeyse kapalı hall sezicisi	Hayır	I01201
Mikro şalter bağlantı kilidi sağda kapalı	Hayır	I01202
Bağlantı kilidi sağda açık hall sezicisi	Evet	I01208
Mikro şalter bağlantı kilidi solda kapalı	Hayır	I01197
Rüzgar paneli mikro şalteri ulaştı	Hayır	S141
Bagaj ayırma yeri için hall sezicisi	Evet	S6229

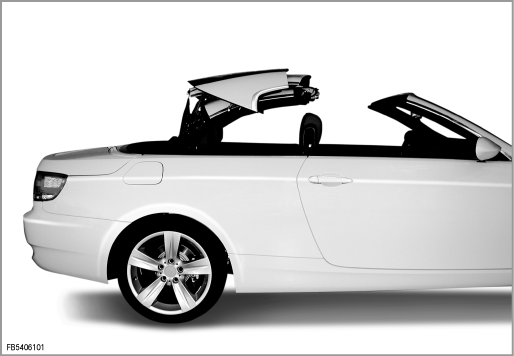

4. Tavan, paket içinde dışarıda ve arka modül kapalı

Sezici	Durum devrede	Kısaltma işareti
Tavan paketi kaldırılmış hall sezicisi	Evet	I01203
Tavan paketi kapalı hall sezicisi	Hayır	I01204
Tavan kısmen kapalı hall sezicisi	Hayır	I01205
Tavan hall sezicisi kısmen açılmış	Evet	I01206
Rüzgar paneli mikro şalter kilitlendi	Hayır	I01200
Rüzgar paneli mikro şalter kilidi açıldı	Evet	I01201
Arka modül kapalı hall sezicisi	Evet	I01207
Arka modül açık hall sezicisi	Hayır	I01199
Arka modül neredeyse kapalı hall sezicisi	Evet	I01201
Mikro şalter bağlantı kilidi sağda kapalı	Hayır	I01202
Bağlantı kilidi sağda açık hall sezicisi	Evet	I01208
Mikro şalter bağlantı kilidi solda kapalı	Hayır	I01197
Rüzgar paneli mikro şalteri ulaştı	Hayır	S141
Bagaj ayırma yeri için hall sezicisi	Evet	S6229

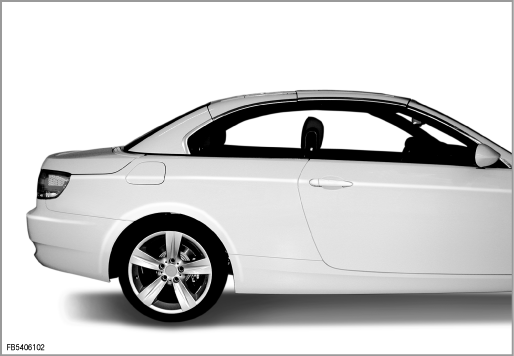

5. Hardtop kapalı

Sezici	Durum devrede	Kısaltma işareti
Tavan paketi kaldırılmış hall sezicisi	Evet	I01203
Tavan paketi kapalı hall sezicisi	Hayır	I01204
Tavan kısmen kapalı hall sezicisi	Evet	I01205
Tavan hall sezicisi kısmen açılmış	Hayır	I01206
Rüzgar paneli mikro şalter kilitlendi	Evet	I01200
Rüzgar paneli mikro şalter kilidi açıldı	Hayır	I01201
Arka modül kapalı hall sezicisi	Evet	I01207
Arka modül açık hall sezicisi	Hayır	I01199
Arka modül neredeyse kapalı hall sezicisi	Evet	I01201
Mikro şalter bağlantı kilidi sağda kapalı	Evet	I01202
Bağlantı kilidi sağda açık hall sezicisi	Hayır	I01208
Mikro şalter bağlantı kilidi solda kapalı	Evet	I01197
Rüzgar paneli mikro şalteri ulaştı	Evet	S141
Bagaj ayırma yeri için hall sezicisi	Evet	S6229
