Onarım talimatları Orta tavanın arka tavana sabitlenmesi

Orta tavanın arka tavana sabitlenmesi



Orta tavan kilitleme saplaması yuvası arka tavana göre ayarlanmalıdır.

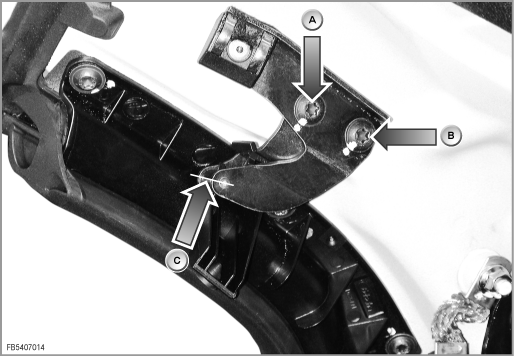

GR_FB5407014

Kilitleme saplaması yuvası



Önemli uyarı!

Cıvataların sökülmesi ve sıkılması esnasında bağlantı yerinin dönmemesine dikkat edilmelidir.

  1. Bağlantı yerindeki cıvata (A) dikkatlice sökülmelidir
  2. Bağlantı yeri ayarlanmalıdır.
    Makaranın (C) aksı yukarıya doğru en fazla 1 mm kaydırılmalıdır.
  3. Bağlantı yerinin dönme noktası ayarlama esnasında cıvatayı (B) oluşturur. Bu sökülmemelidir!
  4. Cıvata (A) dikkatlice sıkılmalıdır.
  5. Orta tavanın arka tavana kapanma hareketi ve taşma miktarı kontrol edilmeli gerekirse ayarlar tekrar edilmelidir.
