Ana plakanın rüzgar paneline göre ayarlanması

Ana plakanın, rüzgar paneline göre ayarlanması için onarım talimatı

Rüzgar paneli ve tavan önü arasındaki aralık eşit değildir, aralık ölçüsü doğru değildir veya tavan önü rüzgar paneline doğru sert bir şekilde açılıyor.

Rüzgar paneli ve tavan önü arasındaki aralık ölçüsü kontrol edilmelidir.

Aralık ölçüsü resim 1'deki tasarlanmış haliyle kontrol edilmelidir.

Aralık ölçüsü doğru değilse, ana plaka üzerinden ayarlanabilir.

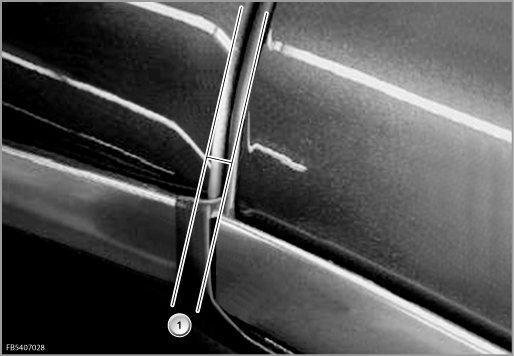

Resim 1

Aralık ölçüsü (1) 5,0 mm +/- 1 mm olmak zorundadır.

Aralık ölçüsü ana plaka üzerinden ayarlanmalıdır

1. Tavan bir aralık açılmalıdır.

2. Merkezleme saplaması konumu ana plaka üzerinden kontrol edilmelidir. Bkz. resim 2.

3. İç aydınlatma ışığı klipslerinden çıkarılmalı ve Torx cıvatası gevşetilmelidir.
   Önemli bilgi:
   Sadece birer ana plaka gevşetilmelidir, her iki tarafı aynı zamanda gevşetilmemelidir!

4. Aralık ölçüsü ana plaka üzerinden rüzgar paneline göre ayarlanmalıdır

5. Fonksiyon testi uygulanmalıdır.

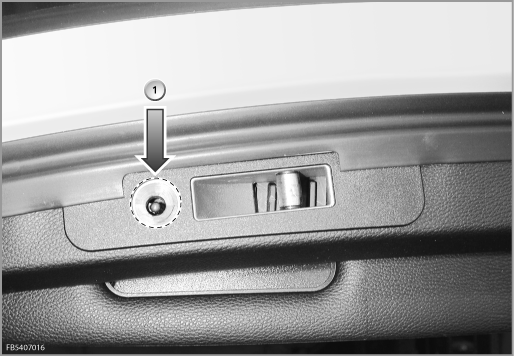

Resim 2

Ana plaka ayarlanırken her iki merkezleme saplamasının ana plakalardaki yakalama alanını (1) geçmemesine dikkat edilmelidir.
