Orta bağlantı kilidi kılavuz silindiri ayarlanmalıdır

Orta bağlantı kilidi kılavuz silindiri ayarlaması için onarım talimatı

Bu talimat, üretim tarihi 04/2007 takvim haftasından sonra olan araçlar için geçerlidir

1. Ön tavan kaplaması sökülmelidir.

2. Kılavuz silindirdeki cıvatalar 2 ve 3 biraz gevşetilmelidir. Bkz. resim 1. Kılavuz silindir elle hareket ettirilebilir noktaya gelinceye dek tavan açılmalıdır.
   Bilgi:
   Cıvata 4 hiçbir şekilde gevşetilmemelidir, böylece uzunlamasına pozisyon değişmemiş olur!

3. Tavan tamamen kapatılmalıdır ve kılavuz silindirin uçları dışarı doğru 0,5 mm hafifçe karşı desteğe karşı kıvrılmalıdır.
   Bilgi:
   Bu katlama sayesinde motor vuruntusu halledilmiş olmalıdır.

4. Cıvata 2 sıkılmalıdır.

5. Tavan ara pozisyona sürülmelidir ve cıvata 3 sıkılmalıdır.

6. Ön tavan kaplaması takılmalıdır.

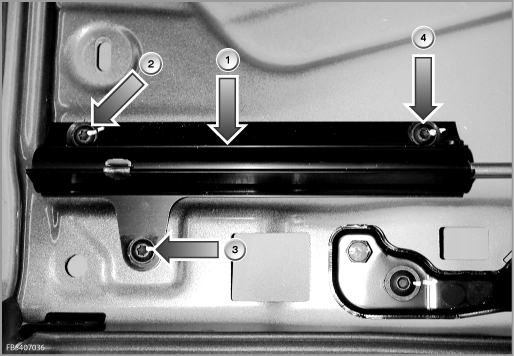

Resim 1

(1) Kılavuz silindir

Cıvata (4) hiçbir şekilde gevşetilmemelidir!
