Orta kilidin ayarlanması

Orta kilit ayarlaması için onarım talimatı

Araç üretim tarihi 31/2007 takvim haftasına kadar

1. Ön tavan kaplaması sökülmelidir.

2. Her iki cıvata (2) ve (3) gevşetilmelidir. Bkz. resim 1.
   Bilgi:
   Cıvata (1) gevşetilmemelidir

3. Kapak, ayar değeri 12-14 mm'ye ulaşıncaya dek çevrilmelidir. Bkz. resim 2.

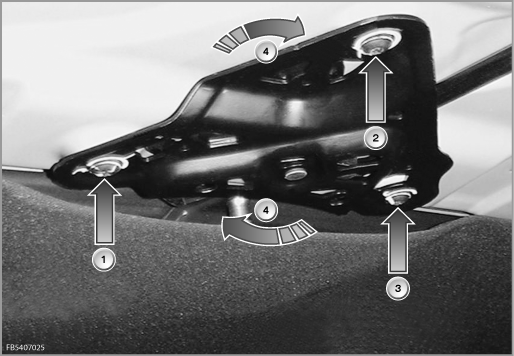

Resim 1

Arka sağ cıvata (1) açılmamalıdır.

Her iki ön cıvata (2) ve (3) gevşetilmelidir. Resim 2'de gösterildiği gibi, ayar değeri 12-14 mm'ye ulaşıncaya dek, orta kilit saat yönünde ileri alınmalıdır.

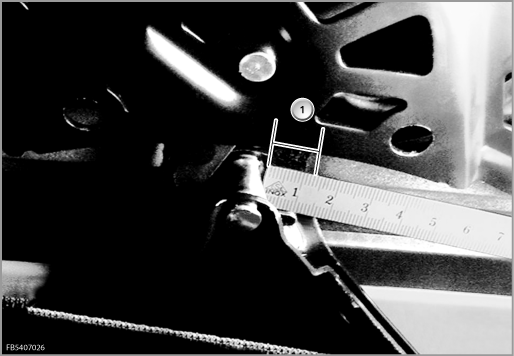

Resim 2

Makaranın en kalın yerinde ölçü bandı dış tarafa yönlendirilir ve 12-14 mm'lik bir değerde, kancanın sonuna kadar ayarlanır.
