Tavan ortası köpük parçası

Tavan ortası köpük parçası için onarım talimatı

Köpük parçası mevcut olmalıdır ve doğru pozisyonda olup olmadığı kontrol edilmelidir.

1. Tavan ortası contasında bir köpük parçası monte edilip edilmediğini kontrol edin.
   Hiçbir köpük parçası yoksa, yeni bir köpük parçası monte edilmelidir.

2. Köpük parçasının pozisyonu kontrol edilmelidir. Bkz. resim 2.
   Bilgi:
   Köpük parçasının pozisyonu yanlış ise, yeni bir köpük parçası monte edilmek zorundadır. Köpük parçası yeri değiştirilemez:
   Bir dolgu parçası seti elektronik parça kataloğundan, parça numarası 54374424140 olarak sipariş edilebilir.

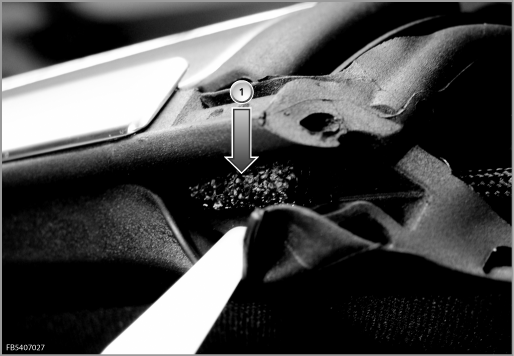

Resim 1

Conta ağzı dikkatlice aşağıya doğru çekilmelidir ve bir köpük parçası (1) monte edilip edilmediği kontrol edilmelidir.

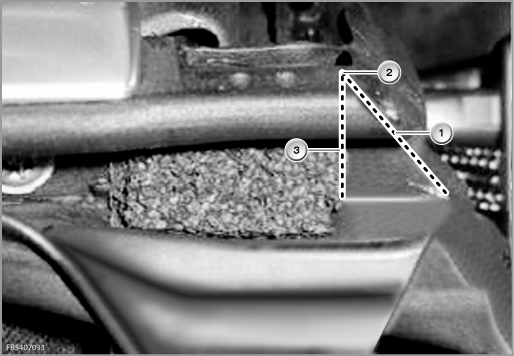

Resim 2

Köpük parçasının doğru pozisyonu, dikey contanın (3) eğimli kesitinin (1) başlangıcının (2) aşağısındadır.
