Cam yuvası çıtasının işlenmesi

Cam yuvası çıtasının işlenmesi için onarım talimatı

Üretim tarihi 15/2007 takvim haftasına kadar olan araçlar

  1. Cam yuvası çıtası sökülmelidir
  2. Cam yuvası çıtası resim 1'de gösterildiği gibi kesilmelidir
  3. Cam yuvası çıtası takılmalıdır
  4. Cam yuvası çıtası ve bağlantı açısı Butyl ile yapıştırılmalıdır. Bkz. resim 2.

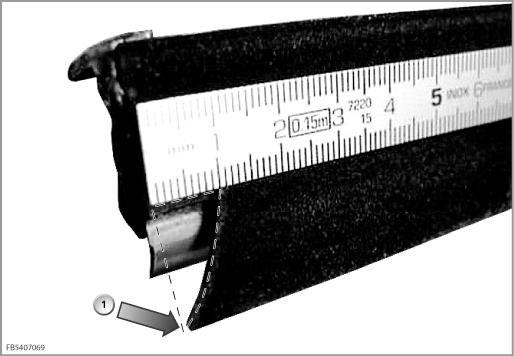

Resim 1

GR_FB5407069

Cam yuvası çıtası yukarıda gösterildiği gibi, köşe (1)'den eğimli olarak yukarı doğru, arkadan 10 mm mesafeye varan ölçümle kesilmelidir.

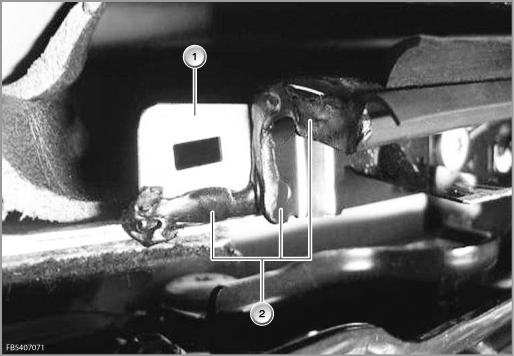

Resim 2

GR_FB5407071

(1) Bağlantı açısı

(2) Bağlantı açılı cam yuvası çıtası Butyl ile yapıştırılmalıdır.
