Eşya gözü sehpasının yerine oturması

Eşya gözü sehpasının yerine oturması için onarım talimatı

Hardtop'un ortalanmış olarak eşya gözü sehpasına girip girmediği kontrol edilmelidir.

14/2007 takvim haftasına kadar üretilmiş olan araçlar

1. Eşya gözü sehpası ulaşılabilir olana dek, hardtop açılmalıdır.

2. Eşya gözü sehpası bağlantı yerine yoğurma kütlesi yerleştirilmelidir. Bkz. resim 1.

3. Tavan mekanizması tam kaldırılmış olana dek, hardtop açılmalıdır.

4. Eşya gözü sehpası tekrar ulaşılabilir olana dek, hardtop kapatılmalıdır.

5. Yoğurma kütlesinin baskı izi vasıtasıyla hardtopun konumu belirlenmelidir.

6. Baskı izine uygun olarak eşya gözü sehpası, hardtopun ortalanmış olarak girmesi için genişliğine ayarlanmalıdır.
   Bilgi:
   Eşya gözü sehpası sadece alt cıvatada ayarlanabilir, üst cıvata gevşetilmemelidir.


14/2007 takvim haftasından sonra üretilmiş olan araçlar

Bu araçlarda, eşya gözü sehpası bağlantı yerinde, bir sabitleme cıvatası monte edilmiştir. Eşya gözü sehpasının daha fazla ayarlanmasına gerek yoktur.

1. Hardtop kapatılmalıdır ve eşya gözü sehpası sabitleme cıvatası çözülmelidir. Bkz. resim 2.

2. Tavan mekanizması tam kaldırılmış olana dek, hardtop açılmalıdır.

3. Eşya gözü sehpası tekrar ulaşılabilir olana dek, hardtop kapatılmalıdır.

4. Eşya gözü sehpası sabitleme cıvatası, 4,5 NM sıkma torku ile sıkılmalıdır.


Problem hala devam ediyorsa, bagajın doğru yüklemesine dikkat edilmelidir.

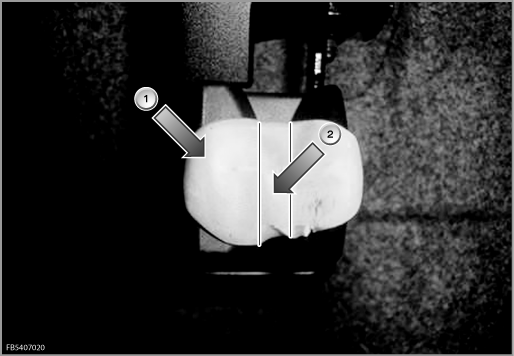

Resim 1

(1) Yoğurma kütlesi

Hardtop ortalanmış (2) olarak eşya gözü sehpasına girmelidir.

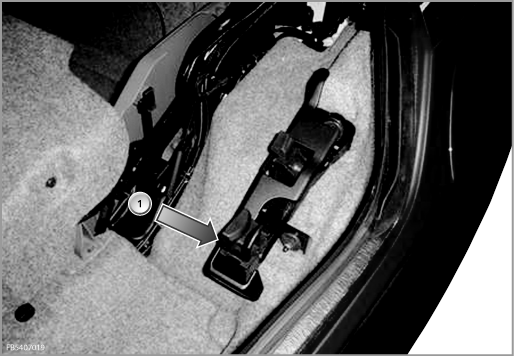

Resim 2

(1) Eşya gözü sehpası bağlantı yeri
