Hidrolik silindir cıvata sigortası

Hidrolik silindir cıvata sigortasının sökülmesi için onarım talimatı

Hidrolik silindirdeki cıvata sigortası kontrol edilmelidir.

  1. Hidrolik silindir ulaşılabilir olana dek, hardtop açılmalıdır. Bkz. resim 1.
  2. Cıvata sigortası mevcut olmalıdır ve doğru pozisyonda olup olmadığı kontrol edilmelidir. Bkz. resim 2 ve resim 3.

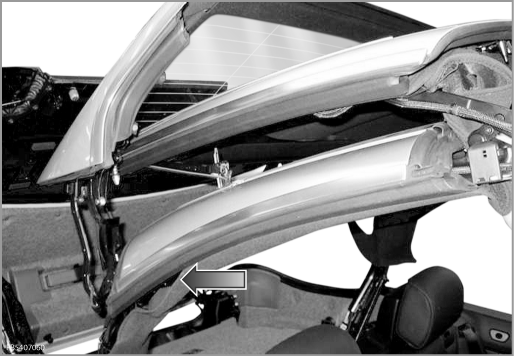

Resim 1

GR_FB5407060

Hidrolik silindirin montaj yeri.

Resim 2

GR_FB5407062

Nominal durum: Cıvata sigortası (1) takılmış olmalıdır.

Resim 3

GR_FB5407061

Hata durumu: Cıvata sigortası eksik ve cıvata kaymış.
